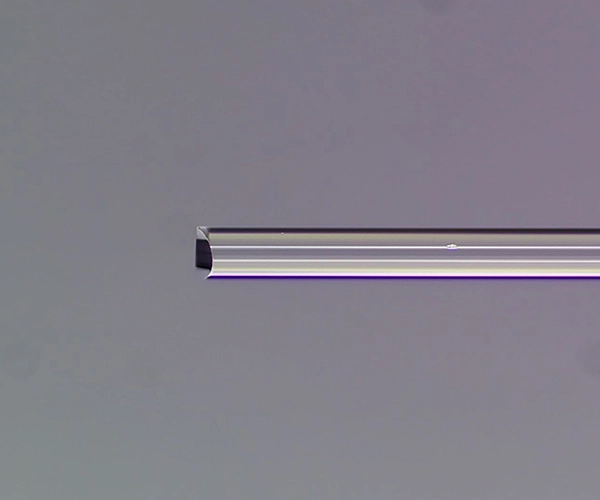

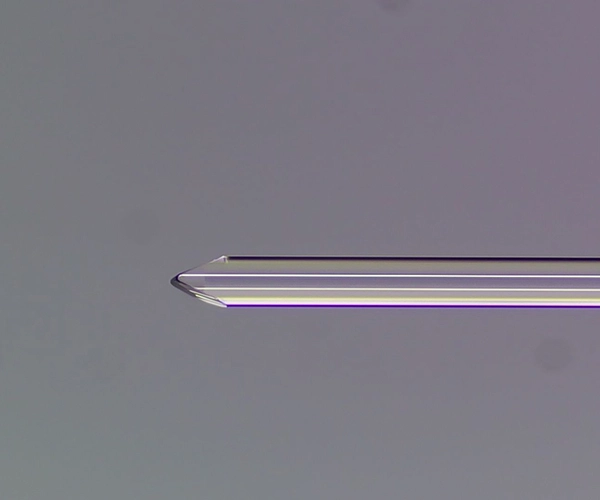

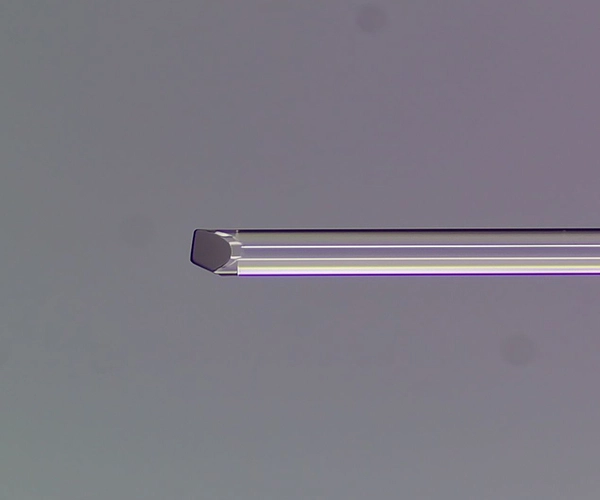

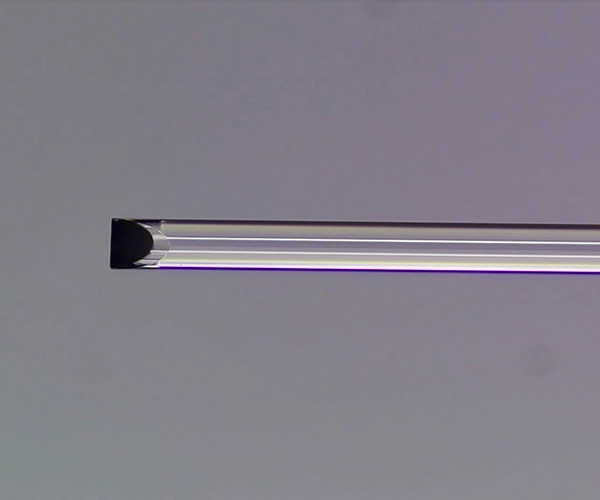

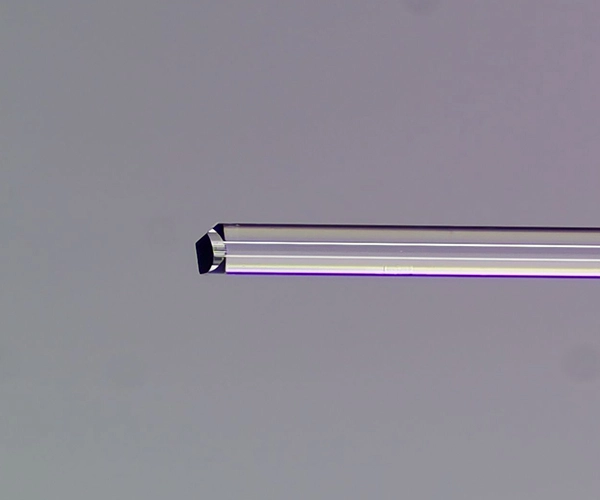

La fibra óptica con lente de cuña angular es una fibra óptica que tiene una lente en forma de cuña en un extremo. Mejora la eficiencia de acoplamiento de luz y la tolerancia de alineación, lo que la hace valiosa en aplicaciones de telecomunicaciones, detección por fibra óptica y fotónica integrada.
Acoplamiento eficiente de luz: La lente en forma de cuña permite un acoplamiento eficiente de la luz del diodo láser (LD)
Tolerancia de alineación mejorada: El diseño de la lente permite una mejor tolerancia de alineación
Facilidad de integración: Se puede integrar fácilmente en configuraciones y sistemas ópticos existentes
Forma de la lente |
Radio de la lente (um) |
Ángulo frontal |
Modelo de fibra óptica |
Revestimiento AR |
Longitud de pelado (mm) |
Longitud total (mm) |
Tubo holgado |
Conector de salida |
Cuña angular (consulte el dibujo) |
3~6 O divergencia de campo lejano del diodo láser |
0° 8° Otro |
SMF-28E Hi-1060 PM-980 Otro |
R<0.2% @ 800~1000nm Diseño del cliente |
10±1 Diseño del cliente |
1000±100 Diseño del cliente |
BF (sin tubo) Tubo de 0.9 mm Tubo de 3.0 mm |
NA FC/APC FC/PC SMA905 Otro |
Acoplamiento de diodo láser
Sensores de fibra óptica
Imágenes médicas
Conformación de haz láser
